Bộ định vị xe máy Viettel phiên bản Smart Motor SMD_X1 là thiết bị Chuyên Định vị – Theo dõi Bí mật. Đây là phiên bản sử dụng CHIP 4G mới được Viettel ra mắt vào tháng 4.2024

TÍNH NĂNG CHÍNH ĐỊNH VỊ XE

– Định vị Chính xác 100% vị trí xe đang ở đâu

– Xem lại lịch sử di chuyển đi lại của xe trong 90 ngày

– Xem lại những điểm Dừng – Đỗ của xe (dừng ở đâu rõ địa điểm, từ giờ nào đến giờ nào)

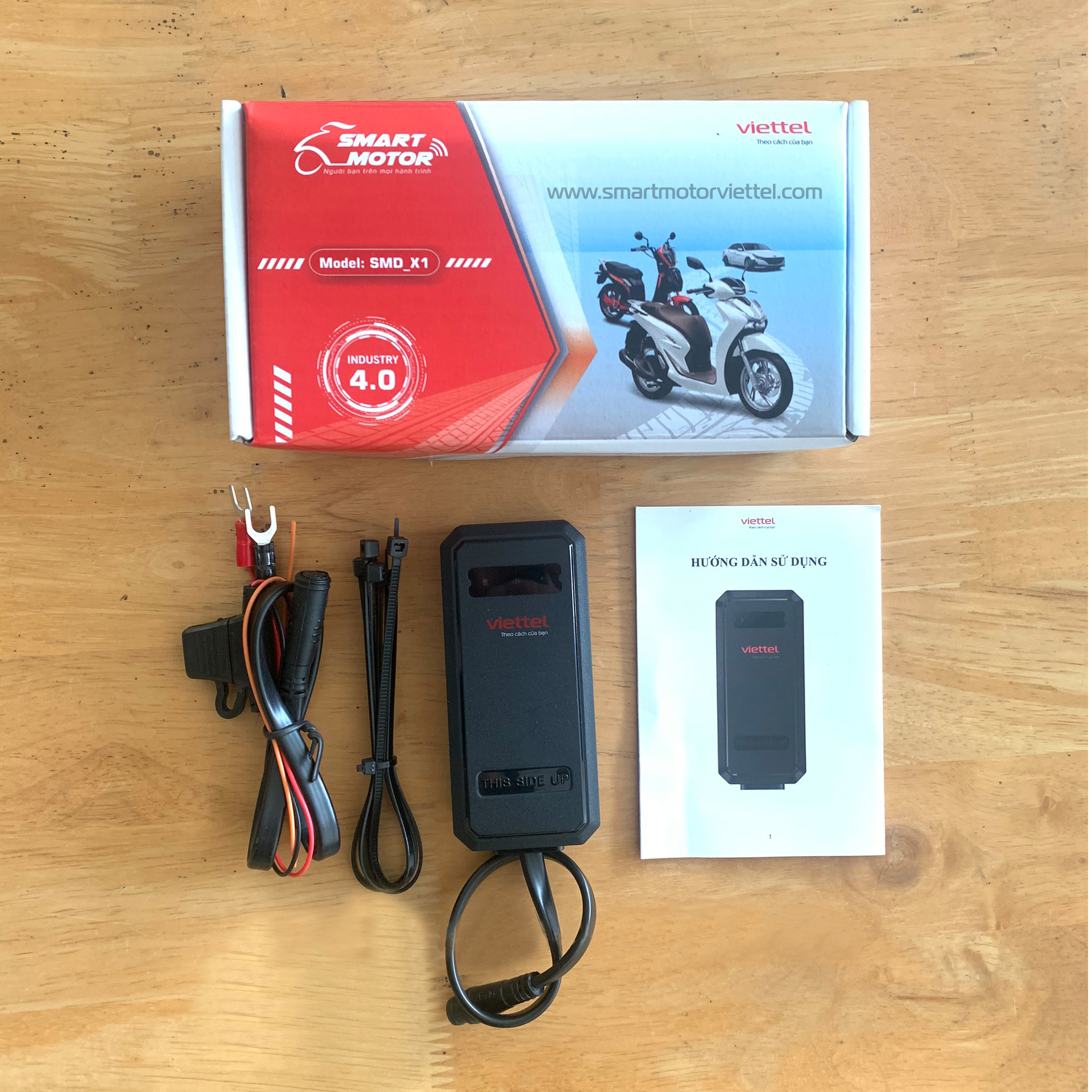

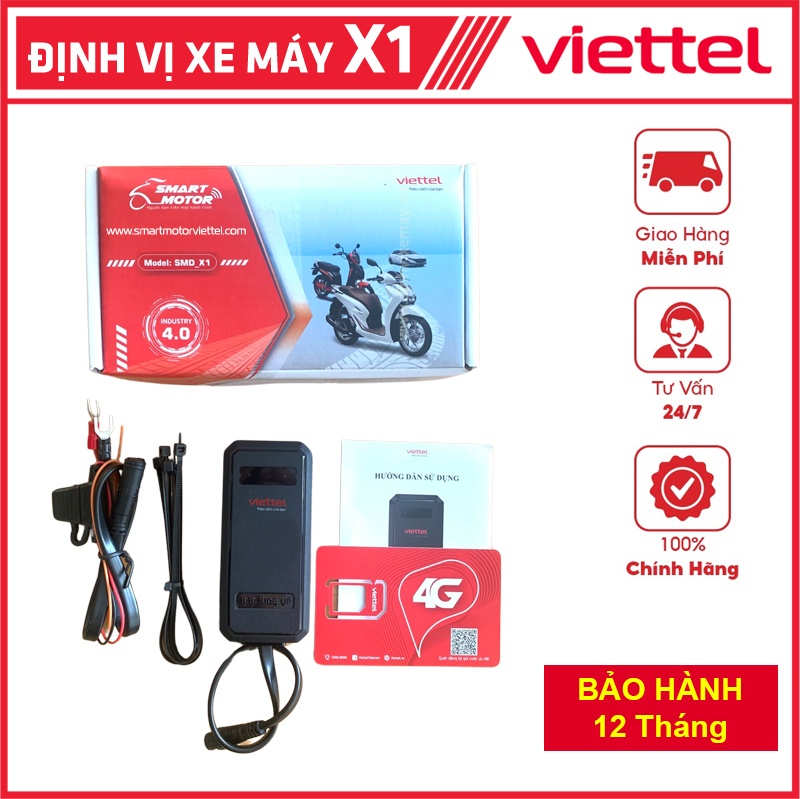

BỘ SẢN PHẨM X1 BAO GỒM

01. Thiết bị + Dây cáp nguồn + SIM Data

02. SIM Data gắn trong thiết bị có gói cước 12 Tháng

03. App + Tài khoản phần mềm quản lý trên điện thoại (APP Miễn Phí Trọn Đời)

04. Sách hướng dẫn sử dụng, lắp đặt

05. Lạt thít, ống co nhiệt, tô vít, ốc vít dự phòng

LƯU Ý KHI LẮP ĐẶT

Một số lưu ý:

– Lắp cáp nguồn theo sơ đồ trước sau đó mới lắp SIM vào thiết bị và kết nối thiết bị với giắc nối có sẵn trên cáp nguồn. Sử dụng ống co nhiệt để bọc kín các mối nối.

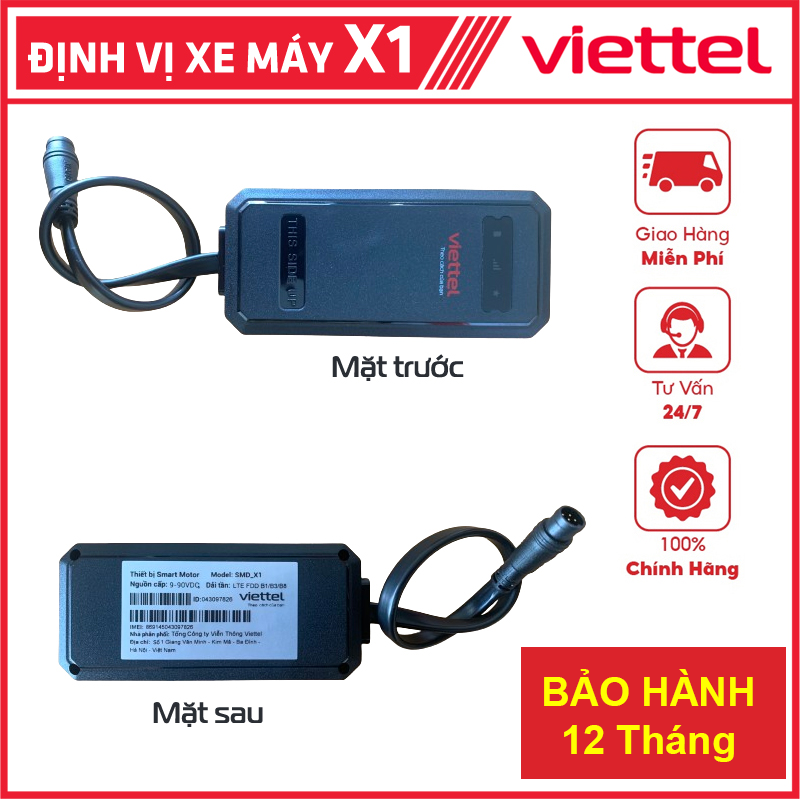

– Đặt thiết bị sao cho mặt nạ có logo Viettel hướng lên trên và không bị bao bọc, che chắn bởi các vật kim loại khác.

– Lắp đặt ở vị trí kín đáo để tránh sự phá hoại của kẻ xấu. Tránh các khu vực có nhiệt độ và độ ẩm cao.

– Kiểm tra hoạt động của thiết bị sau đó cố định thiết bị lên xe bằng dây thít.

Lắp Sim

Bước 1: Sử dụng tô vít đã có sẵn trong hộp thiết bị tháo 4 ốc ở 4 góc của thiết bị.

Bước 2: Dùng tay nhẹ nhàng nâng và tháo vỏ ra

Bước 3: Lắp SIM vào khe cắm SIM, để vùng tiếp xúc hướng xuống dưới

Bước 4: Sử dụng tô vít để văn chặt ốc vít, lắp lại vỏ thiết bị.

Phân biệt dây của thiết bị

Loại dây Màu sắc Chức năng/ Mô tả

Dây nguồn Màu đỏ Nối với cực dương (+) của Ắc quy

Dây nối đất Màu đen Nối với cực âm (-) của Ắc quy

Dây tín hiệu Màu cam Nối với dây sau ổ khóa

Cách xác định các loại dây của xe máy:

– Dây nguồn là dây được nối sẵn với cực dương của ắc quy có điện áp luôn là 12V ( kể cả khi bật tắt chìa khóa điện )

– Dây sau ổ khóa: dây có điện áp là 0V khi tắt khóa điện và 12V khi bật khóa điện.

– Dây nối đất: Dây được nối sẵn với cực âm của Ắc quy

Kiểm tra sự hoạt động của thiết bị:

Thiết bị sẽ tự động khởi động ngay sau khi hoàn thành việc lắp đặt, thể hiện ở 3 đèn trạng thái trên thiết bị.

Có thể xảy ra các tình huống với đèn thiết bị như sau:

– Đối với đèn hiển thị tráng thái nguồn

+ Đèn sáng : Có nguồn.

+ Không sáng : Không có nguồn.

– Đối với hiển thị trạng thái tín hiệu LTE

+ Đèn sáng : Tín hiệu LTE mạnh, ổn định.

+ Đèn nháy : Tín hiệu LTE yếu, còn 25% – 50%

+ Không sáng : Không có tín hiệu LTE

– Đối với hiển thị trạng thái tín hiệu GPS

+ Đèn sáng : Tín hiệu GPS bình thường

+ Đèn nháy : Thiết bị đang định vị

+ Không sáng : Không định vị được

Dựa vào mỗi trạng thái của đèn, người lắp có thể kiểm tra và điều chỉnh lại thiết bị hoặc yêu cầu đơn vị hỗ trợ kiểm tra, xử lý.

KÍCH HOẠT THIẾT BỊ

Sau khi hoàn thành việc lắp đặt và thiết bị đã lên nguồn, Quý khách vui lòng nhắn tin từ số chủ xe tới số SIM gắn trên thiết bị như sau:

“ START,Mật khẩu hiện tại, Mật khẩu mới, Số SIM trên thiết bị “

Trong đó: Mật khẩu mặc định là: 123456. Mật khẩu mới phải là 6 chữ số.

Ví dụ: START,123456,111111,0325645266.

Số điện thoại nhận được tin nhắn thông báo kích hoạt thành công là số điện thoại ( số chủ xe ) duy nhất có thể điều khiển được thiết bị.

HƯỚNG DẪN SỬ DỤNG

a. Bật/Tắt chế độ bảo vệ

Quý khách vui lòng nhắn tin từ số chủ xe đến số SIM thiết bị như sau:

– Bật chế độ bảo vệ : Nhắn LOCK

 – Tắt chế độ bảo vệ : Nhắn UNLOCK

Cơ chế hoạt động của thiết bị ở chế độ bảo vệ : Khi xe bị can thiệp trái phép, thiết sẽ phát tín hiệu cảnh báo.

Các hình thức cảnh báo của thiết bị ( có thể cấu hình ):

– Gửi tin nhắn cảnh báo đến chủ xe

– Gửi cảnh báo trên ứng dụng

b. Bảng các câu lệnh điều khiển và cấu hình thiết bị qua tin nhắn

Nội dung	Cú pháp nhắn tin
Kích hoạt thiết bị	START,MK mặc định, MK mới,Số SIM thiết bị
Bật chế độ bảo vệ tự động khi khóa xe	SET,Mật khẩu,AUTOLOCK=1
Tắt chế độ bảo vệ tự động khi đỗ xe	SET,Mật khẩu,AUTOLOCK=0
Đổi mật khẩu	CP,Mật khẩu hiện tại,Mật khẩu mới
Đổi số điện thoại chủ	START,MK hiện tại,MK mới,Số SIM thiết bị
Hỏi địa chỉ của thiết bị	POS2
Hỏi tọa độ của thiết bị	POS
Bặt chế độ bảo vệ	LOCK
Tắt chế độ bảo vệ	UNLOCK
Bật cảnh báo rung	SET,Mật khẩu,VIB=1
Tắt cảnh báo rung	SET,Mật khẩu,VIB=0
Khởi động lại thiết bị	REBOOT
Khôi phục cài đặt gốc	FORMAT

c. Sử dụng trên Web

– Sử dụng tài khoản được cung cấp để đăng nhập và sử dụng trên webssite: smartmotor.vn hoặc giamsatxemay.viettel.vn

– Lưu ý quý khách nên đổi mật khẩu khi đăng nhập lần đầu tiên

– Website chỉ cho phép xem vị trí hiện tại, hành trình xe đã đi và một số báo cáo, Website không cho phép điều khiển thiết bị.

d. Sử dụng ứng dụng Smart Motor trên Smartphone

– Tải ứng dụng Smart Motor của Viettel từ Google Play hoặc AppStore.

– Sử dụng tài khoản được cấp đăng nhập và sử dụng ( chung tài khoản với website )

– Ứng dụng Smart Motor cho phép xem vị trí hiện tại, hành trình đã đi, cấu hình 1 số thông số thiết bị, tra cứu tài khoản và nạp tiền cho thiết bị

XỬ LÝ CÁC VẤN ĐỀ THƯỜNG GẶP

Vấn đề	Cách xử lý
Thiết bị không hoạt động	– Tài koản bị hết tiền: Nạp thêm tiền vào tài khoản cho số thiết bị – Tin nhắn bị trễ : Do điều kiện môi trường không có sóng di động hoặc sóng yếu – Vui lòng chờ ít phút hoặc đưa xe ra vị trí thông thoáng và thử lại – Lắp sim không dúng cách : Ngắt nguồn điện thiết bị, tháo và lắp lại sim đúng cách – Nếu các đèn Led đều tắt, kiểm tra lại nguồn điện cấp cho thiết bị
Nhận cảnh báo nguồn ngoài tắt	Kiểm tra lại Ắc quy đã bị yếu chưa hoặc các mối nối dây nguồn của thiết bị đã đứt hoặc tuột hay không
Quên mật khẩu thiết bị	Nhắn tin FORMAT để khôi phục cài đặt gốc.Sau đó nhắn tin kích hoạt lại thiết bị với mật khẩu mặc định như lần đầu tiên sử dụng
Đổi số điện thoại trên thiết bị	Lắp sim mới và khởi động thiết bị, dùng số chủ nhắn tin kích hoạt đến số thiết bị mới.Sau đó gọi tổng đài hỗ trợ 18008098 yêu cầu đổi số thiết bị trên hệ thống
Nạp thêm tiền cho số thiết bị	Sử dụng các cách sau: – Dùng tính năng nạp tiền tài khoản thiết bị trên Ứng dụng – Nạp tiền qua Viettel Pay – Nạp tiền cho số thiết bị tại cửa hàng Viettel – Ứng dụng nạp tiền cho thuê bao di động khác



ỨNG DỤNG ĐỊNH VỊ VIETTEL X1

– Đề phòng trộm cắp – Chống trộm – Bảo vệ xe

– Giúp tìm ra xe trong trường hợp xe bị cướp giật, mất cắp.

– Giúp bố mẹ giám sát được con cái khi giao xe.

– Giám sát xe vợ / chồng (Đề phòng ngoại tình)

– Giúp các công ty / doanh nghiệp quản lý xe khi giao cho nhân viên

– Ứng dụng trong việc tìm, quản lý con cái người thân.

– Giúp định vị – theo dõi xe máy trong những trường hợp đặc thù theo nhu cầu riêng…
